PARA FLEX (Pin bushing coupling)






  Tell a Friend

PARA FLEX (Pin bushing coupling)

รหัสสินค้า: 000110
Please contact
ยี่ห้อ: Paraflex
รุ่น: CPU, CPE
รายละเอียด:

PARA FLEX (Pin bushing coupling)

It is a pin-bushing coupling using aluminum alloy for the body material. Each component is a rigid body and has a high rigidity. By a combination of high-precision pin and dry metal, backlash is very slight. Shaft reaction force due to mounting misalignment is extremely small by a universal-type coupling, and there is a damping effect by frictional sliding as well. Mounting is easy by the clamp method.

CPE,CPU Model

They are pin-bushing couplings using aluminum alloy for the body material. Each component is a rigid body and has a high rigidity. By a combination of high-precision pin and dry metal, backlash is very slight. Shaft reaction force due to mounting misalignment is extremely small by a universal-type coupling, and there is a damping effect by frictional sliding as well. Mounting is easy by the clamp method.

The CPU model with alumite-treated surface and maximum angular misalignment 4deg. and the inexpensive CPE model with maximum angular misalignment 1deg. are available.

  • Normal torque 0.7Nm to 25Nm
  • Drill bore additional processing range 3mm to 20mm
  • Operational temperature -40oC to +100oC



PARAFLEX

Product model

  • CPE Models |
  • CPU Models



These are pin-bushing type couplings whose bodies are made of aluminum alloy. Backlash is kept extremely low by making the torsional stiffness of all components very high and combining high-precision pins with dry metal. A universal system is used for all hub coupling, which makes shaft reaction force due to mounting misalignment extremely small. There is also a damping effect from sliding at the friction surface between the pin and dry metal.

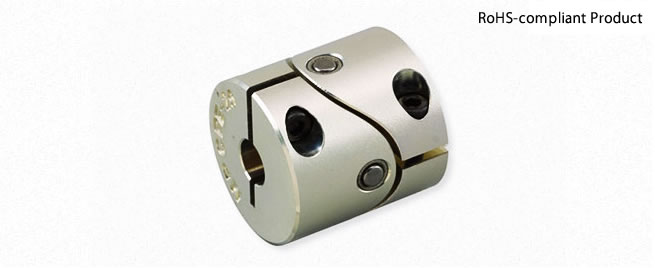

CPE Models



CPE Models



CPE Models

Specifications


Model Torque Misalignment Max. rotation speed [min-1 Torsional stiffness [N・m/rad] Moment of inertia [kg・m2 Mass [kg]
Nominal [N・m] Max. [N・m] Parallel [mm] Angular [°]
CPE-19 0.7 1.4 0.2 1 6000 500 0.69×10-6 0.015
CPE-29 2 4 0.2 1 6000 700 5.80×10-6 0.050
CPE-39 5 10 0.2 1 6000 1900 18.50×10-6 0.080

*Torques for CPE-19 are values when the bore diameter is at least equal to 4 mm.

*Max. rotation speed does not take into account dynamic balance.

*The moment of inertia and mass are measured for the maximum bore diameter.

[Dimensions]



Unit [mm]
Model d1, d2 D L L1 L2 M A
Min. Max.
CPE-19 3 8 19 19.4 6 3 M2.5 6
CPE-29 6 14 29 30 9.5 4.5 M3 10
CPE-39 8 20 39 40 12.5 6 M4 14

*Insert the shaft to at least the dimension L1. (Note that the shaft cannot go all the way through.)

*The recommended processing tolerance for paired mounting shafts is the h7 class.

[Standard bore diameter]


Model Standard bore diameters d1, d2 [mm]
3 4 5 6 6.35 7 8 9.525 10 11 12 14 15 16 18 19 20
CPE-19
CPE-29
CPE-39

*Torque on the CPE-19 with a bore diameter of 3 mm is limited by holding force in the shaft coupling component, so nominal torque is 0.4 N·m and maximum torque is 0.8 N·m.

*Bore diameters between the minimum and maximums shown in the dimensions table are compatible, but bore diameters other than those shown in the above table require a separate bore drilling charge.





CPU Models



CPU Models

Specifications



Model Rated torque [N・m] Misalignment Max. rotation speed [min-1 Torsional stiffness [N・m/rad] Moment of inertia [kg・m2 Mass [kg]
Parallel [mm] Angular [°]
CPU-26-A 2.2 0.3 4 4000 600 3.57×10-6 0.04
CPU-36-A 10 0.4 4 3500 1350 1.64×10-5 0.09
CPU-46-A 25 0.5 4 3000 1650 5.33×10-5 0.19

*Max. rotation speed does not take into account dynamic balance.

*The moment of Inertia and mass are measured for the maximum bore diameter.

[Dimensions]



Unit [mm]
Model d1, d2 D E L L1 L2 M A
Min. Max.
CPU-26-A 6 12 26 0.3 36 12 4 M3 9
CPU-36-A 8 18 36 0.3 44 15 4.75 M4 13
CPU-46-A 10 22 46 0.3 54 18 6.5 M5 16

*Insert the shaft to at least the dimension L1. (Note that the shaft cannot go all the way through.)

*The recommended processing tolerance for paired mounting shafts is the h7 class.

[Standard bore diameter]


Model Standard bore diameters d1, d2 [mm]
6 6.35 7 8 9 9.525 10 11 12 14 15 16 18 19 20 22
CPU-26-A
CPU-36-A
CPU-46-A

*Bore diameters between the minimum and maximums shown in the dimensions table are compatible, but bore diameters other than those shown in the above table require a separate bore drilling charge.
